智能脈沖密度調功固態高頻焊機
固態高頻感應加熱設備 高頻焊接起源于上世紀五十年代，它是利用高頻電流產生的集膚效應和臨近效應將鋼材或其它金屬材料對接起來的新型焊接工藝。高頻焊接技術的出現和成熟，直接推動了直縫焊管產業的巨大發展。
GGP系列固態高頻焊機是一種將三相工頻50Hz的交流電轉變?yōu)閱蜗喔哳l交流電（100~600kHz）的高頻逆變電源，電路采用交－直－交拓?fù)浣Y(jié)構。GGP系列固態高頻焊機采用現代高壓大功率MOSFET模塊作為逆變器的開關器件，由單片機系統和智能CPLD可編程芯片為核心構成整流、逆變的數字化控制系統。GGP系列固態高頻焊機具有焊接質量高、電路簡單可靠、調試操作方便等優點，而且具有顯著的節能效果，是生產企業改進生產工藝、提高產品質量的放心選擇。
GGP系列固態高頻焊機設備包括：開關整流柜、逆變輸出柜、中央操作臺（可選）、調整支架（可選）、水冷系統（可選）、直流調速等部分。
400-1060-878
智能脈沖密度調功固態高頻焊機（Advanced pulse density power regulation），采用全數字整流控制板、全數字逆變控制板、以太網組網技術、云端控制技術，使用先進的制造工藝，在焊管現場得到了可靠性和技術指標驗證，現已進入批量化生產階段，逐步推向市場。
顯示儀表數字化
2.1顯示儀表數字化
整流柜面板安裝多功能數字表，具有三相進線電壓、三相進線電流、功率因數、無功功率、有功功率、電能、直流電壓、直流電流等參數顯示，并通過通訊遠傳至上位機實現控制、顯示和記錄。

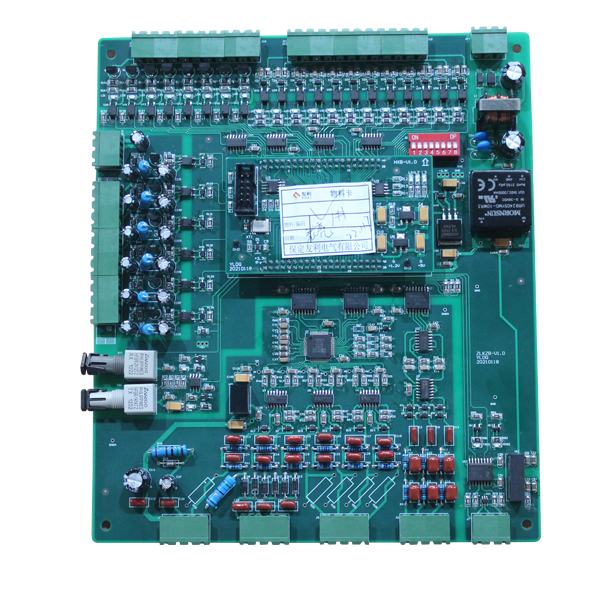

2.2全數字整流控制板
新一代固態焊機，采用現場可編程邏輯門陣列（FPGA）主控芯片，主頻高達100M；16位A/D轉換芯片（原控制板采用8位A/D轉換芯片），數據分辨精度高；取消了板卡上的所有調節電位器(原控制板中有12個調節電位器)，彩色觸摸屏控制和參數設定，調試、操作簡單直觀。整流板中的所有參數可以通過通訊遠傳至上位機顯示和記錄。FPGA的并行工作方式可保證程序各單元模塊相互高速獨立運行，并且由于FPGA芯片內部為硬線邏輯，不存在程序跑飛的問題，增強了控制系統的穩定性。全數字整流板采用雙閉環PI調節器，內環為電流調節環，外環可設為恒功率或恒壓兩種工作模式（觸屏可選），具有控制精度高、調節速度快、靈活性強、接口擴展性好等特點，做到一鍵控制。

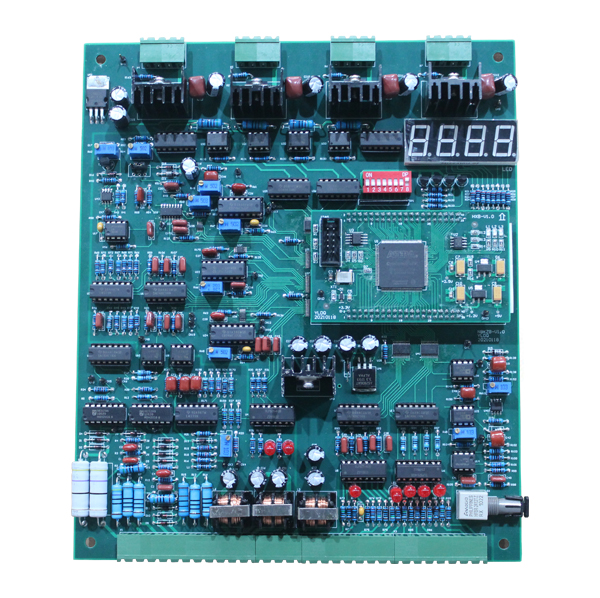

2.3全數字逆變控制板
友利新一代固態高頻焊機融合了國際上同類產品先進的控制理念，采用現場可編程邏輯門陣列（FPGA）主控芯片實現了固態高頻焊機的定角鎖相控制、上/下限頻率失鎖保護等先進控制保護技術，使設備運行更加穩定、效率更高，對焊管生產中的感應器短路及開路故障保護更加準確。同時具有頻率輸出功能，可遠傳運行參數至PLC顯示并記錄。
新的逆變控制板采用脈沖密度調功（PDM）進行逆變調功，圓滿解決了焊機的負載匹配問題，用戶在更換鋼管規格時，不需要對焊機做任何改動即可實現阻抗匹配，確保焊機在任何工況下都可滿電壓輸出，并且保證焊機在20%功率以上后直流電壓達到額定值，焊機在20%~99.99%額定功率工作時可保證高的網側功率因數和小諧波電流，具有傳統調功方式所不能比擬的優越性。

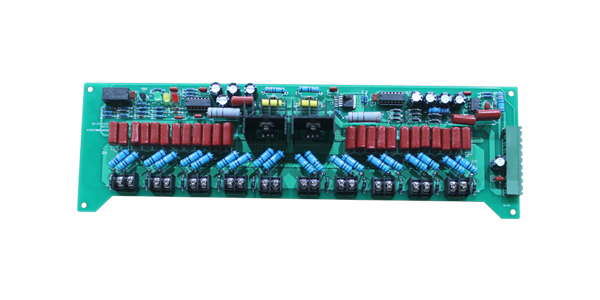

2.4脈沖密度專用驅動板
新一代驅動板增加了MOS負壓檢測功能、MOS管脈沖檢測功能，三燈亮滅，一目了然。綠燈亮——正常，紅燈亮——MOS故障，黃燈亮——負壓故障。可防止設備帶病工作、減小維修帶來的二次損壞。

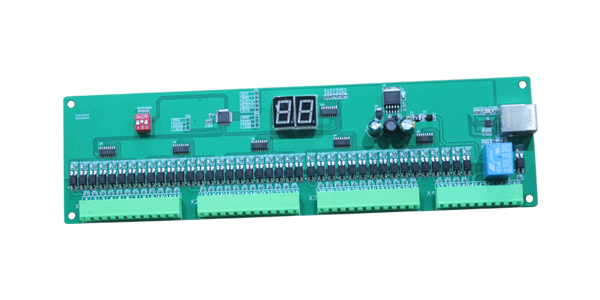

增加橋板溫度檢測報警板，如出現逆變橋水冷板堵水，溫度報警停機，可直接顯示出對應的水冷板編號，便于快速檢修。
2.5遠程控制及節能性
整流柜與操作臺采用以太網通訊組建的分布式生產線。相比MODBUS通訊和DP通訊具有速度更快、抗干擾能力更強等特點。
同原來的移相控制逆變調功技術相比，同等工況下，效率提高5%-10%。

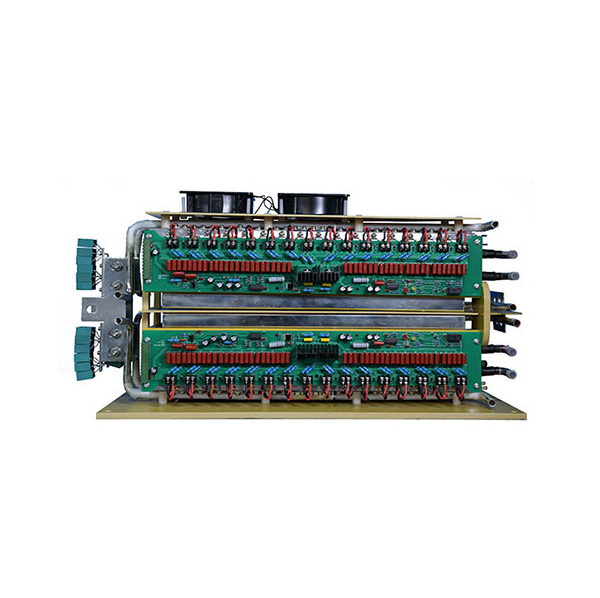

2.6逆變橋板新工藝設計
新工藝逆變橋板由全數控機床生產的12mm紫銅板表面鍍錫工藝+橢圓形內水道冷卻，水冷板表面更平整、冷卻更好，功率元件溫度在同等環境下比原逆變橋板（采用5mm厚紫銅板表面鍍錫工藝+表面焊接銅管冷卻方式）冷卻方式低3~5攝氏度，提高了功率器件的可靠性。
橋板高頻電容采用PCB板安裝工藝
逆變橋板的高頻吸收電容布局更加合理，組裝維護更加便捷，電容數量為原橋板的3倍，吸收更好，保證了功率器件的運行。
集成式故障采集處理技術
主控PLC和故障采集，對每一個故障都能迅速準確判斷其位置和故障性質
